Shanghai Yingsang Electronic Technology Co.، Ltd.
 |
| محل منبع: | چین |
| نام تجاری: | Hydromatic |
| گواهی: | ISO9001 |
| شماره مدل: | QBY-80 QBY-80 |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | On Request |
| جزئیات بسته بندی: | کاغذ |
| زمان تحویل: | 7-10 روز کاری |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 1000/ماه |
| استفاده: | آب، پمپ هوا، روغن، مایع | قدرت: | برقی، پنوماتیکی |
|---|---|---|---|
| ساختار: | پمپ دیافراگم | سوخت: | برق، برق |
| برجسته: | پمپ دیافراگم موتور 372 cpm,پمپ دیافراگم موتور 100psi,پمپ دیافراگم پنوماتیک 100 psi |
||

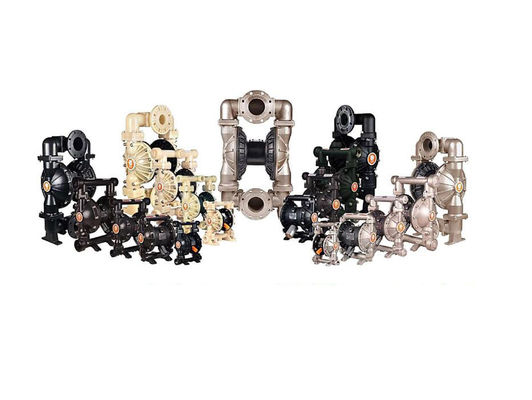

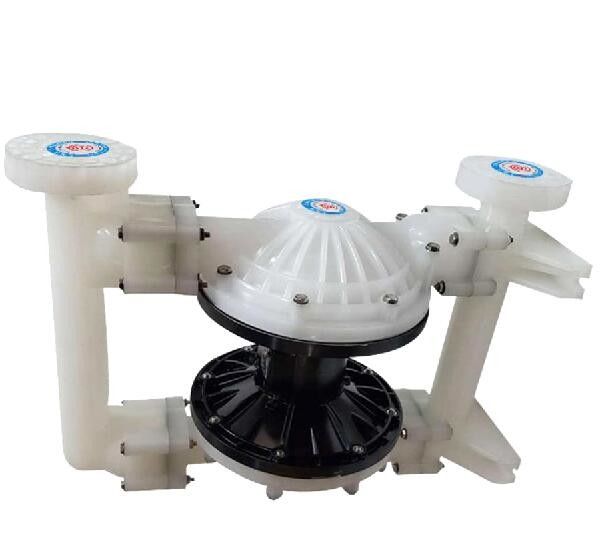

پمپ دیافراگم پنوماتیک سری QBY توضیحات محصول
پمپ های دیافراگمی پنوماتیک سری QBY با هوای فشرده کار می کنند. پمپ های دیافراگمی ما و همچنین پمپ های وارداتی از آلمان یا ایالات متحده کار می کنند ، مناسب برای پمپاژ مایعات با ذرات و مایعات مختلف دیگر که بسیار چسبناک ، فرار ، خورنده یا سمی هستند ، و همچنین کلوئیدهابدنه پمپ از آلیاژهای آلومینیوم ، چدن یا فولاد ضد زنگ ساخته شده است.
دیافراگم از لاستیک با کیفیت بالا مانند لاستیک نیتریل ، لاستیک کلرونورگوتا ، لاستیک فلورین ساخته شده است.پمپ های دیافراگمی به طور گسترده ای در صنعت نفت ، صنایع شیمیایی ، صنایع الکترونیک ، صنایع سرامیک ، صنایع غذایی و نساجی مورد استفاده قرار می گیرند.
برنامه های اصلی
1. پمپ کردن کره بادام زمینی ، ترشی ، سیب زمینی پوره شده ، سوسیس کوچک ، مربا ، سس سیب ، شکلات و غیره.
2. پمپاژ برای مکش رنگ ، لاستیک ، رنگ استفاده می شود.
3. پیوند پمپاژ ، آب چسبناک و غیره.
4. پمپاژ انواع کاشی ، پرسلن ، آجر و لعاب سفالی.
5. پمپاژ رسوب و تزریق چاه روغن.
6. پمپاژ انواع امولسیون و بسته بندی.
7. پمپاژ انواع فاضلاب.
8. پمپاژ فاضلاب تانکرها و باربری ها.
9. راز پمپاژ ، دوغاب مخمر ، شربت ، ملاس.
10. پمپاژ آب معادن ، تونل های زیرزمینی ، بقایای مواد معدنی هدر رفته ، همچنین پمپاژ دوغاب سیمان و ملات.
11. پمپاژ انواع لاتکس لاستیکی.
12. پمپاژ انواع مواد ساینده ، رنگ ، روغن و دوغاب ، خاک روغن.
13. پمپاژ مایعات سمی ، غیرقابل اشتعال و فرار.
14. پمپاژ مایعات اسیدی ، قلیایی و خورنده.
15. حداکثر دما می تواند تا 150 reach برسد.
16. در مرحله قبل ارسال تجهیزات تحت فشار برای جداسازی جامد-مایع.
شرایط کار
دمای محیط: 5 تا 65 درجه سانتی گراد
دمای مایع: -20 درجه سانتیگراد تا 150 درجه سانتیگراد
ویسکوزیته مایع: تا 10000 cps
جریان و فشار پمپ را می توان با منبع تغذیه ، از 0.1 تا 0.8Mpa تنظیم کرد.
بدون مهر و موم شافت ، بدون قطعات چرخان ، مناسب برای مایع سمی و خورنده.
این می تواند بدون برق کار کند ، مناسب برای مایع قابل اشتعال و انفجار.
عملکرد بزرگ از طریق عبور ، مناسب برای مایع با دوغاب و ناخالصی.
می تواند هنگام غوطه ور شدن در محیط کار کند.
پمپ می تواند با عملکرد بیکار کار کند.
پارامترهای فنی
| شماره مدل | QBY-10 و QBY-15 |
QBY-20 و QBY-25 |
QBY-32 و QBY-40 |
QBY-50 و QBY-65 |
QBY-80 و QBY-100 |
QBY-125 |
| حداکثرجریان | 5.8 گرم در دقیقه (22 دور در دقیقه) | 15 گرم در دقیقه (57 دور در دقیقه) | 40gmp (151lpm) | 100 گرم در دقیقه (378.5 دور در دقیقه) | 150 گرم در دقیقه (568 دور در دقیقه) | 275gmp (1041lpm) |
| حداکثرفشار کاری | 100psi (7bar) | 100psi (7bar) | 120psi (8.4bar) | 120psi (8.4bar) | 120psi (8.4bar) | 120psi (8.4bar) |
| اندازه ورودی/خروجی مایع | 3/8 اینچbsp (f) و 1/2 اینچbsp (f) | 3/4 اینچbsp (f) & 1in.bsp (f) | 1-1/4 اینچbsp (f) & 1-1/2in.bsp (f) | 2inbsp (f) & 2-1/2 اینچbsp (f) |
3inbsp (f) & 4in.bsp (f) | 5 اینچbsp (f) |
| اندازه ورودی هوا | 1/4 اینچbsp (f) | 1/4 اینچbsp (f) | 1/2 اینچbsp (f) | 1/2 اینچbsp (f) | 1/2 اینچbsp (f) | 3/4 اینچbsp (f) |
| حداکثر ارتفاع مکش | 13 فوت(4 متر) | 15 فوت(4.5 متر) | 18 فوت(5.48 متر) | 18 فوت(5.48 متر) | 18 فوت(5.48 متر) | 25 فوت(7.6 متر) |
| حداکثر مجاز دانه | 0.06 اینچ(1.5 میلی متر) | 2/32 اینچ(2.5 میلی متر) | 1/8 اینچ(3.2 میلی متر) | 3/16 اینچ(3.2 میلی متر) | 1/4 اینچ(6.4 میلی متر) | 3/8 اینچ(9.4 میلی متر) |
| حداکثر مصرف هوا | 6.3 متر مکعب | 12.7 متر مربع | 23.66scfm | 32scfm | 45 متر مربع | 82.6scfm |
| هر جریان سکته مغزی | 0.006 گال(23 سی سی) | 0.04 گال(0.15 لیتر) | 0.15 گال(0.57 لیتر) | 0.5 گال(1.9 لیتر) | 1.03 گال(3.9 لیتر) | 2.0 گال(7.6 لیتر) |
| حداکثر سرعت رفت و برگشت | 372 دور در دقیقه | 400 cpm | 276 دور در دقیقه | 276 دور در دقیقه | 145 دور در دقیقه | 135 دور در دقیقه |
مواد پمپ:
| نام قسمت | استاندارد | اختیاری |
| بدنه پمپ | آلیاژ آلومینیوم؛یا فولاد ریخته گری شده ؛ یا SS304 ؛یا PP ؛ یا PVDF. |
چدن ندولار ، PTFE ، SS316 ، SS316L |
| موقعیت دیافراگم پمپ 1. (تماس با مایع) |
PTFE | سانتوپرن ، لاستیک و پلی اتر را جمع کنید |
| موقعیت دیافراگم پمپ 2. (مقابل مایع) |
سانتوپرن | PTFE ، لاستیک و پلی اتر را جمع کنید |
| شیر توپی و صندلی سوپاپ (برای مایع معمولی) |
سانتوپرن | PTFE ، فولاد ضد زنگ و پلی اتر |
| شیر توپی و صندلی سوپاپ (برای مایع خورنده بالا) |
PTFE | سانتوپرن ، فولاد ضد زنگ و پلی اتر |
