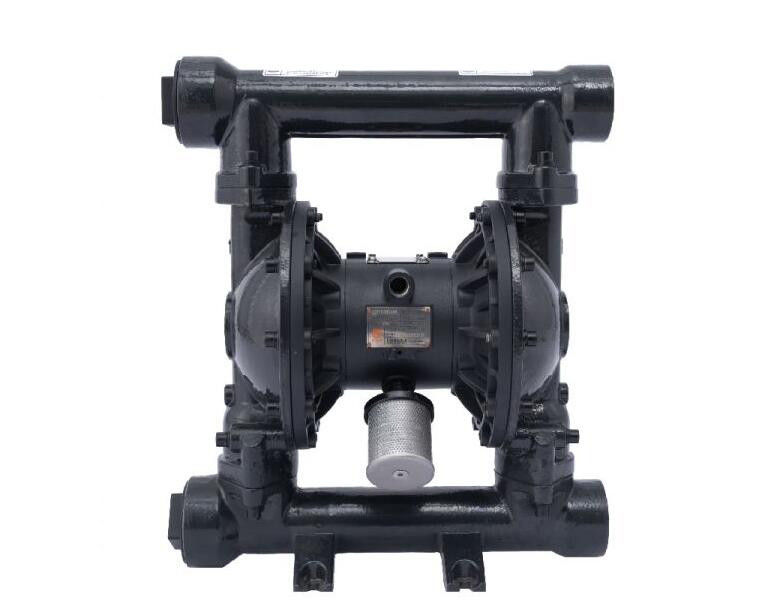

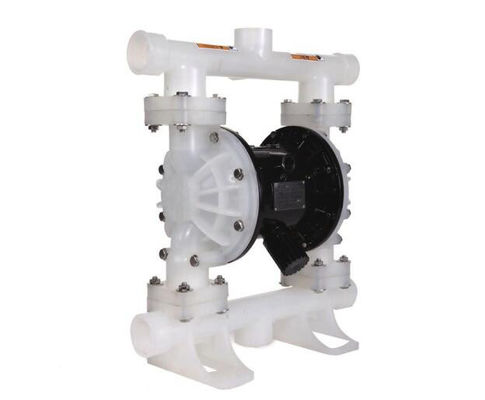

پمپ دیافراگمی سری QBY3
پمپ دیافراگمی QBY3 نسل سوم پمپ های دیافراگمی پنوماتیکی است که ما توسعه داده ایم.با کیفیت قابل اعتماد و عمر طولانی، سر و صدای کم، لرزش کوچک، هرگز تصادف، طرز کار خوب شش مزیت.پمپاژ مایعاتی که می توانند جریان داشته باشند، اما همچنین حمل و نقل برخی از محیط های روان آسان است، با پمپ، پمپ های شناور، پمپ های محافظ، پمپ های گل و سایر ماشین آلات حمل و نقل و ناخالصی ها مزایای بسیاری دارد:
1. بدون آب آبیاری، مکش تا 5 متر، هد تا 70 متر، فشار خروجی > 7 بار
2. جریان گسترده و عملکرد خوب، که اجازه می دهد تا حداکثر قطر ذرات 10 میلی متر.پمپاژ گل، ناخالصی ها، حداقل سایش و پارگی پمپ
3. سر، جریان را از طریق دریچه باز کنید تا تنظیم بدون پله را متوجه شوید (تنظیم کننده فشار بین 1-7 بار)
4. پمپ بدون قطعات متحرک، بدون مهر و موم، دیافراگم اگزوز متوسط و پمپ قطعات در حال اجرا، محیط کار به طور کامل از رسانه انتقال جدا شده است بیرون نشت نمی کند.بنابراین پمپاژ مواد سمی، فرار یا خورنده، باعث آلودگی محیطی و خطری برای ایمنی شخصی نخواهد شد.
5. مکان های امن و قابل اعتماد برق، قابل اشتعال و انفجاری نداشته باشید.
6. می توان در محیط غوطه ور شود.
7. استفاده آسان، قابل اعتماد، توقف باز به سادگی شیر گاز را باز و بسته کنید، حتی برای مدت طولانی به دلیل تصادف یا توقف ناگهانی کار بدون رسانه منجر به آسیب به پمپ نمی شود، پس از اضافه بار، پمپ به طور خودکار خاموش می شود. ، با عملکرد محافظت از خود، زمانی که بار به حالت عادی برگشت و می تواند به طور خودکار شروع به کار کند.
8. ساختار ساده، قطعات کمتر فرسوده، پمپ ساده برای نصب، تعمیر و نگهداری آسان، رسانه پمپاژ نمی تواند با شیر و اهرم کوپلینگ و سایر قطعات متحرک تماس پیدا کند، بر خلاف انواع دیگر پمپ ها به دلیل روتور، پیستون، دنده ، پره ترک بخش های دیگر از عملکرد سایش کاهش تدریجی
9. می تواند مایع چسب را منتقل کند (ویسکوزیته کمتر از 10000 cps)
10. این پمپ بدون روغن کاری روغن کار می کند، حتی بدون کار.هیچ تاثیری روی پمپ ندارد که یکی از ویژگی های اصلی این پمپ است.
کاربرد
1. صنایع شیمیایی: اسیدها، بازها، حلال ها، سوسپانسیون ها، پراکندگی
2. صنعت پتروشیمی: نفت خام، نفت سنگین، گریس، گل، لجن و غیره.
3. صنعت رنگ: رزین، حلال، رنگ، رنگ و غیره.
4. صنایع شیمیایی روزانه: مواد شوینده، شامپو، لوسیون، کرم، کرم دست، سورفکتانت.
5. سرامیک: گل، دوغاب سرامیک، آهک، دوغاب رسی.
6. صنعت معدن: دوغاب زغال سنگ، ماگما، گل، ملات، مواد منفجره دوغاب، روان کننده ها و غیره.
7. تصفیه آب: آهک، رسوبات نرم، فاضلاب، مواد شیمیایی، فاضلاب.
8. صنایع غذایی: شکلات نیمه جامد مایع، نمک، سرکه، شربت، روغن نباتی، روغن سویا، عسل، خون حیوانات.
9. صنعت نوشیدنی: مخمر، شربت، کنسانتره، مخلوط مایع، شراب، آب میوه، شربت ذرت و غیره.
10. صنعت داروسازی: حلال ها، اسیدها، قلیاها، مایع عصاره گیاهی، پماد، پلاسما و سایر داروهای مایع.
11. کاغذ: چسب، رزین، رنگ، جوهر، رنگ، مانند پراکسید هیدروژن.
12. الکترونیک: حلال ها، مایع آبکاری، مایع تمیز کننده، اسید سولفوریک، اسید نیتریک، اسید ضایعات، اسیدهای خورنده، پرداخت.
13. صنعت نساجی: رنگ های شیمیایی، رزین ها، لاستیک و غیره.
14. ساخت و ساز: دوغاب آب، چسب کاشی و سرامیک، خمیر سنگ، پوشش سقف و غیره.
15. صنعت خودرو: کرم های پولیش، روغن ها، خنک کننده ها، رنگ خودرو، رنگ امولسیون روغن، لاک الکل، افزودنی های بازرسی شفاف، مایع چربی زدایی، رنگ و غیره.
16. صنعت مبلمان: چسب، لاک، پراکندگی، حلال، رنگ، چسب چوب سفید، رزین اپوکسی، چسب نشاسته.
17. صنعت متالورژی، ریخته گری و رنگرزی: دوغاب فلزی، هیدروکسیدها و کاربیدها، خمیر شستشوی گرد و غبار.
پارامترهای عملکرد پمپ دیافراگم سری QBY3
| شماره مدل |
حداکثر جریان |
حداکثر جریان |
سر |
فشار خروجی |
مکش |
قطر ذرات |
فشار عرضه |
مصرف هوا |
| (m3/h) |
lpm |
(متر) |
(kgf/cm2) |
(متر) |
(میلی متر) |
(kbf/cm2) |
(m3/min) |
| QBY3-10 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
10 |
7 |
0.3 |
| QBY3-15 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
15 |
7 |
0.3 |
| QBY3-20 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0.6 |
| QBY3-25 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0.6 |
| QBY3-25A |
9 |
151 |
84 |
5.4 |
8.4 |
25 |
8.4 |
0.9 |
| QBY3-32 |
9 |
151 |
84 |
5.4 |
8.4 |
32 |
8.4 |
0.9 |
| QBY3-40 |
9 |
151 |
84 |
5.4 |
8.4 |
40 |
8.4 |
1.5 |
| QBY3-50 |
22 |
378.5 |
84 |
5.48 |
8.4 |
50 |
8.4 |
1.5 |
| QBY3-65 |
22 |
378.5 |
84 |
5.48 |
8.4 |
65 |
8.4 |
1.5 |
| QBY3-80 |
34 |
568 |
84 |
5.48 |
8.4 |
80 |
8.4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5.48 |
8.4 |
100 |
8.4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8.4 |
125 |
8.4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8.4 |
150 |
8.4 |
5 |
